1.規格型號和安規認證
MODEL  NUMBER  AND  SAFETY  CERTIFICATION

• 品名規格：系列號+額定電流+額定電壓+認證符號

   Model  Number:  Part  Number+Rated Current+Rated Voltage+Approvals.

例子[example]:
6GTU     10A    125V/250V                 1)系列號  Part  Number
                                                        2)額定電流  Rated  Current
1）          2）        3）                      3)額定電壓  Rated  Voltage

1-2 額定電流和額定電壓
Rated Current  And  Voltage
額定電流： 63mA~30A
Rated Current: 63mA~30A
額定電壓:125V/250V AC
Rated  Voltage:125V250V AC
1-3標示Marking
保險絲上需有下列標示
The fuse shall have the following marking:
規格：特性符號+額定電流+額定電壓
Specification:Characteristic  Symbol+Rated Voltage
   63mA~800mA : _mA250V    1A~30A:_A250V
Trade mark:The Manufacture’s Logo+Part Number+Approvals

63mA~30A:

注意：對標示字樣大小沒有規定
Note:Size of the markings have not be specified.

2.適用範圍
SCOPE
適用於車載電子設備。Used in car equipment.
3.工程圖和結構
OUTLINE DRAWING AND STRUCTURE

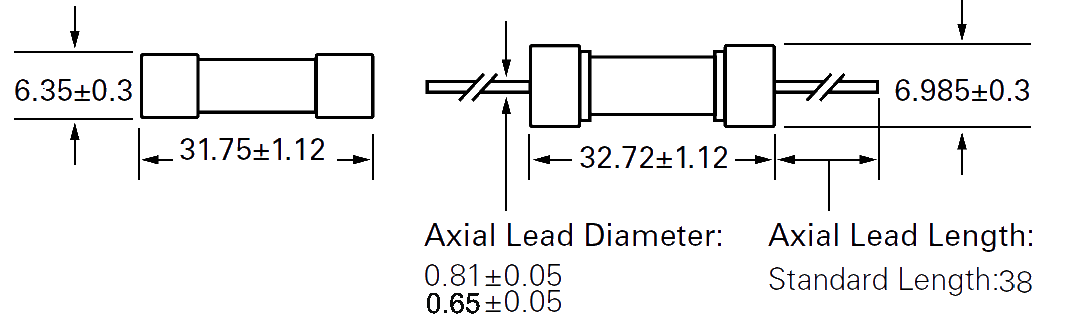

3-1 工程圖（單位：mm）
Outline Drawing and Dimensions(Unit:mm)

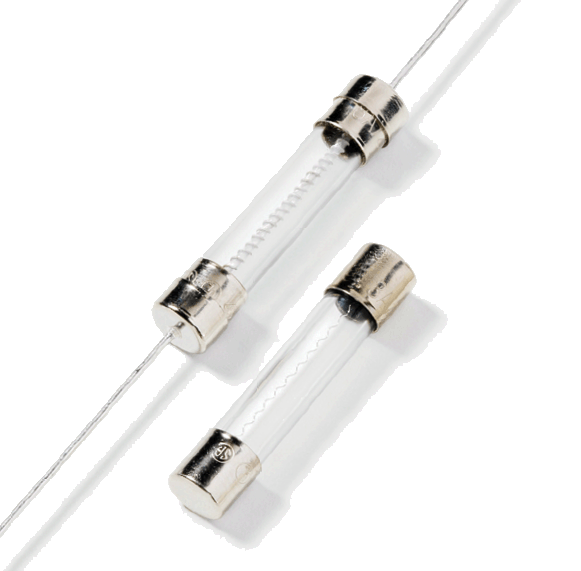

3-2結構
Structure

編號 No.	元件 Component	材質 Material	數量 Quantity
(1)	熔絲 Wire	合金 Alloy	1
(2)	銅帽 Cap	黃銅鍍鎳 Brass with mickel plated	2
(3)	本體 Body	玻璃管 Glass Tube	1
(4)	引線 Lead	鍍錫銅線 Tinned Copper wire	2


4.外觀及形狀
APPEARANCES AND CONFIGURATION
4-1外觀：不應有破碎、明顯的汙斑
Appearances:There shall no fragmentation and of remarkable blotch.

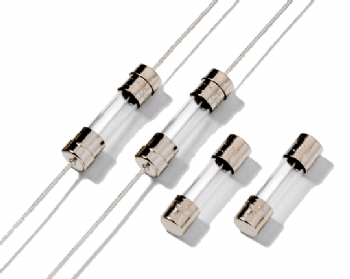

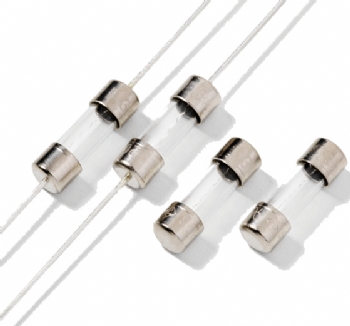

4-2形狀：帶腳的保險絲
Configuration:Axial Leaded Fuse.

5.物理特性
PHYSICAL CHARACTERISTIC
5-1 拉力測試
Tensile test
沿端子的軸向施加10N的拉力，持續1分鐘。
Keep pulling the cap of the fuse with 10N at axial direction for 1 min.

6.電氣特性
ELECTRICAL CHARACTERISTICS

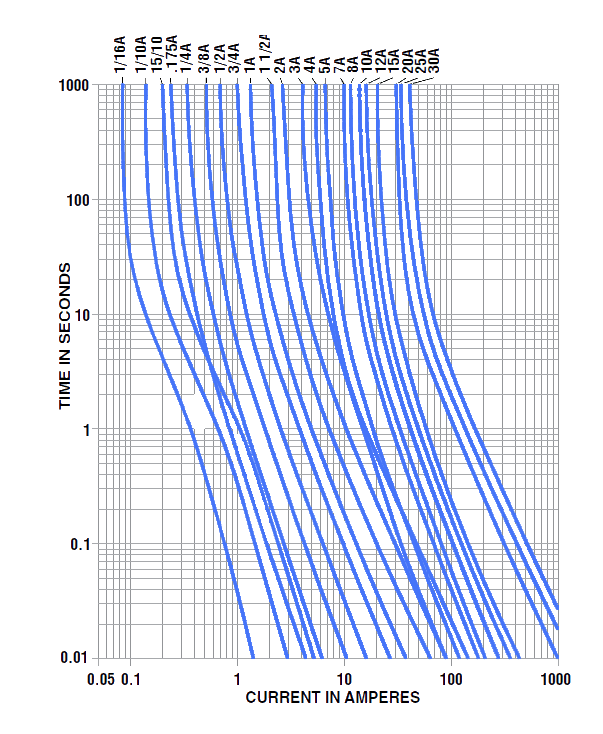

熔斷/電流特性：
Pre-Arcing Time/Current Characteristic


a、Breaking capacity（分?jǐn)嗄芰Γ?br style="margin:0px;padding:0px;list-style:none;" />

10000A	125V	AC
3	250V	AC (less or 1A)
100A	250V	AC (1.1A—3.)
200A	250V	AC (3.6A—30A)

b、Electrical characteristics

Fast Acting(參照美標)

Rated current	100%	135%	200%
63mA~30A	Minimum	Maximum	Minimum	Maximum
	4 hours	1 hour	5 sec.	60 sec


(參照國標)

Rated current	210%		275%		500%	1000%
	Max	Min	Max	Min	Max	Max
50mA~100mA	20s	2ms	200ms	1ms	30ms	5ms
>100mA~30A	20s	20ms	1500ms	8ms	400ms	80ms


c、Temperature character
When 100% of rating the temperature rise doesn’t exceed 75℃.

d、Approvals

Amp Code	Ampere Rating (A)	Voltage Rating (V)	Nominal Cold Resistance (Ohms)	Nominal Melting I2t (A2 sec)	Agency Approvals
					UL	CSA
6GTU-.010	0.01	125/250	4300.0000	0.000121	x	x
6GTU-.031	0.031	125/250	430.0000	0.00303	x	x
6GTU-.040	0.04	125/250	300.0000	0.00630	x	x
6GTU-.063	0.063	125/250	120.0000	0.0210	x	x
6GTU-.100	0.1	125/250	43.0000	0.0850	x	x
6GTU-.125	0.125	125/250	30.0000	0.152	x	x
6GTU-.150	0.15	125/250	20.0000	0.270	x	x
6GTU-.200	0.2	125/250	6.5900	0.270	x	x
6GTU-.250	0.25	125/250	4.2700	0.385	x	x
6GTU-.300	0.3	125/250	3.1350	0.730	x	x
6GTU-.375	0.375	125/250	2.0950	1.23	x	x
6GTU-.400	0.4	125/250	1.8750	1.35	x	x
6GTU-.500	0.5	125/250	1.2600	2.55	x	x
6GTU-.600	0.6	125/250	0.9120	4.00	x	x
6GTU-.700	0.7	125/250	0.7000	5.90	x	x
6GTU-.750	0.75	125/250	0.6215	7.16	x	x
6GTU-.800	0.8	125/250	0.5540	8.00	x	x
6GTU-001.	1	125/250	0.3750	14.0	x	x
6GTU-01.2	1.2	125/250	0.2780	21.5	x	x
6GTU-1.25	1.25	125/250	0.2600	24.0	x	x
6GTU-01.5	1.5	125/250	0.1910	38.0	x	x
6GTU-01.6	1.6	125/250	0.1710	49.6	x	x
6GTU-002.	2	125/250	0.1169	77.0	x	x
6GTU-02.5	2.5	125/250	0.0811	130	x	x
6GTU-02.8	2.8	125/250	0.0675	170	x	x
6GTU-003.	3	125/250	0.0593	200	x	x
6GTU-004.	4	125/250	0.0311	76.1	x	x
6GTU-005.	5	125/250	0.0214	140	x	x
6GTU-06.3	6.3	125/250	0.0154	242	x	x
6GTU-007.	7	125/250	0.0128	347	x	x
6GTU-008.	8	125/250	0.0111	445	x	x
6GTU-010.	10	125/250	0.0083	760	x	x
6GTU-012.	12	125/250	0.0065	1200	x	x
6GTU-015.	15	125/250	0.0050	1870	x	x
6GTU-020.	20	125/250	0.0022	9560	x	x
6GTU-025.	25	125/250	0.0017	16500	x	x
6GTU-030.	30	125/250	0.0012	26900	x	x



7.環境特性
 ENVIRONMENTAL SPECIFICATION
7-1 操作溫度範圍：-20℃~60℃
Operating Temperature: -20℃~60℃
7-2 保存條件
Storage Conditions
溫度：-30℃~80℃
Temperature: -30℃~80℃
在相對濕度≤75%下平均可存放3年
On average, It can be stored below the relative humidity or 75% for 3 years.
在非露天下，相對濕度為95%下多可存放30天。
Without dew, It can be kept under humidity of 95% for 30 days.

8.焊接條件
SOLDERING PAAMETERS
8-1波峰焊
Wave Solder
焊接溫度：260±5℃
Soldering Temperature:260±5℃
焊接時間：4 Sec. Max.
Soldering Time:4 Sec.Max.
8-2手工焊錫
Manual Solder
焊接溫度：350±5℃
Soldering Temperature: 350±5℃
焊接時間：3 Sec. Max.
Soldering Time: 3 Sec. Max.

9.其他使用注意事項
OTHER NOTICE IN USING
如果需在保險絲上加熱縮套管，烘烤溫度與時間需參照以下規定
If heat shrink tubing was needed,the roast temperature and time should be refer to the following.
設定烘烤溫度：不大於150℃  烘烤時間：50s Max.
The temperature should be se
