星宇SW.C系列溫度保險絲

產品信息
產品類別：溫度保險絲|熱熔斷保險絲
關鍵詞：星宇SW,C系列溫度保險絲
點擊率：
發布時間：2019-07-02 09:56:07
全國服務熱線：13549460265
產品詳情
韓國SWC溫度保險絲-VDE UL CCC KC PSE認證齊全

   ◎ 額定溫度范圍
Cat NO. Tf Cutoff temperature Th K-mark UL C-UL VDE TUV CCC MITI
SW-102T   72℃  70℃+2℃,-2℃ 47℃ ● ● ● ● ● ● ●
SW-105T  77℃  77℃+0℃,-4℃ 52℃ ● ● ● ● ● ● ●
SW-109T*  84℃  84℃+0℃,-5℃ 57℃ ● ● ● ● ● ● ●
SW-152T  90℃  90℃+0℃,-4℃ 65℃ ● ● ● ●
SW-106T  91℃   91℃+0℃,-5℃ 66℃ ● ● ● ●
SW-153T   93℃   93℃+0℃,-5℃ 68℃ ● ● ● ●
SW-104T  98℃  96℃+2℃,-2℃ 73℃ ● ● ● ● ● ● ●
SW-108T* 100℃  100℃+0℃,-5℃ 75℃ ● ● ● ● ● ● ●
SW-110T* 109℃ 109℃+0℃,-5℃ 84℃ ● ● ● ● ● ● ●
SW-111T 121℃ 121℃+0℃,-5℃ 94℃ ● ● ● ● ● ● ●
SW-115T 126℃ 126℃+0℃,-4℃ 100℃ ● ● ● ●   ● ●
SW-129T 128℃ 128℃+0℃,-5℃ 103℃ ● ● ● ● ● ● ●
SW-114T* 139℃ 139℃+0℃,-4℃ 114℃ ● ● ● ● ● ● ●
SW-138T 144℃ 144℃+0℃,-5℃ 119℃ ● ● ● ● ● ● ●
SW-116T 152℃ 152℃+0℃,-4℃ 127℃ ● ● ● ● ● ● ●
SW-120T 167℃ 167℃+0℃,-4℃ 144℃ ● ● ● ● ● ● ●
SW-118T 169℃ 169℃+0℃,-4℃ 144℃ ●           ●
SW-127T 184℃ 184℃+0℃,-6℃ 159℃ ● ● ● ● ● ● ●
SW-122T 192℃ 188℃+3℃,-3℃ 162℃ ●           ●
SW-125T 195℃ 195℃+0℃,-6℃ 165℃ ● ● ● ● ● ● ●
SW-139T 216℃ 216℃+0℃,-6℃ 178℃ ● □ □ ● ● ● ●
SW-124T 228℃ 228℃+0℃,-6℃ 187℃ ● ● ● ● ●   ●
SW-128T* 240℃ 240℃+0℃,-6℃ 193℃ ● ● ● ● ● ● ●

UL file NO : E126429  ● = Approved  □ = Applied
*Dual Rations(UL approved) - 250V 10A and 125V 1
 ◎ 電氣參數額定電壓 : 250V, AC (and 125V) 額定電流 : 10A (and 1) 頻率 : 50 or 60Hz大允許插入電流 : 250V, ac 1
瞬間過載電流 : DC電流脈沖，峰值150 A 接通3 毫秒后間隔10 秒?？芍辽偻ㄟ^100個循環的測試。
  ◎ 構造                                             ◎ 外形


dimension(mm) a b c d e
extra-long 68.0 ±3.5  10.5 ±0.5 35 ±2.5 4.0 ±0.2 1.0(18AWG)
long 35.0 ±3.5  10.5 ±0.5 35 ±0.5 4.0 ±0.2 1.0(18AWG)
medium 35.0 ±3.5  10.5 ±0.5 25 ±0.5 4.0 ±0.2 1.0(18AWG)
short 35.0 ±3.5  10.5 ±0.5 18 ±0.5 4.0 ±0.2 1.0(18AWG)

 ◎ 印刷
在各溫度保險絲的主體上按下列印刷
商標 : S.W.C.
編號 : SW - 1XXT
電氣參數: 電壓(250 V), 電流(10 A) , 熔斷溫度 (℃)
◎ 額定溫度范圍
Cat NO. Tf Cutoff temperature Th K.I.S UL C-UL VDE TUV MITI
SW-211T 102℃  98℃+2℃,-2℃ 70℃ ● ● ● ● ● ●
SW-210T 115℃ 110℃+3℃,-2℃ 85℃ ● ● ● ● ● ●
SW-215T 130℃ 125℃+2℃,-2℃ 95℃ ● ● ● ● ● ●
SW-216T 133℃ 129℃+2℃,-2℃ 100℃ ● ● ● ● ● ●
SW-217T 139℃ 135℃+3℃,-3℃ 105℃ ● □ □ □ ● ●
SW-225T 150℃ 145℃+3℃,-2℃ 120℃ ● □ □ □ ● □

UL file NO : E126429  ● = Approved  □ = Applied
 ◎ 電氣參數

額定電壓 : 250V, ac
額定電流 : 2A
頻率 : 50 or 60Hz
大允許插入電流 : 250V, ac 3A
瞬間過載電流 : DC電流脈沖，峰值30 A 接通3 毫秒后間隔10 秒。可至少通過100個循環的測試
  ◎ 構造

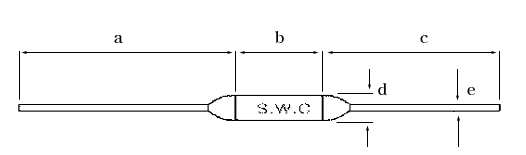

◎ 外形

dimension(mm) a b c d e
mm 67.0 ±3.5  9.5 ±0.5 67±3.5 2.5±0.2 0.6±0.05

 ◎ 印刷
在各溫度保險絲的主體上按下列印刷
商標: S.W.C.
編號: SW - 2XXT
電氣參數: 電壓(250 V), 電流(2 A) , 熔斷溫度 (℃)








  ◎ 額定溫度范圍
Cat NO. Tf Cutoff temperature Th UL C-UL VDE
SW-302T  72℃  70℃+2℃,-2℃ 47℃ □ □ □
SW-305T  77℃  77℃+0℃,-4℃ 52℃ □ □ □
SW-309T  84℃  84℃+0℃,-5℃ 57℃ □ □ □
SW-304T  98℃  96℃+2℃,-2℃ 73℃ □ □ □
SW-308T 100℃  100℃+0℃,-5℃ 75℃ □ □ □
SW-310T 109℃ 109℃+0℃,-5℃ 84℃ □ □ □
SW-311T 121℃ 121℃+0℃,-5℃ 94℃ □ □ □
SW-329T 128℃ 128℃+0℃,-5℃ 103℃ □ □ □
SW-338T 144℃ 144℃+0℃,-5℃ 119℃ □ □ □
SW-316T 152℃ 152℃+0℃,-4℃ 127℃ □ □ □
SW-320T 167℃ 167℃+0℃,-7℃ 144℃ □ □ □
SW-327T 184℃ 184℃+0℃,-6℃ 159℃ □ □ □
SW-325T 195℃ 195℃+0℃,-6℃ 165℃ □ □ □
SW-324T 228℃ 228℃+0℃,-6℃ 187℃ □ □ □
SW-328T 240℃ 240℃+0℃,-6℃ 193℃ □ □ □

□ = Applied
 ◎ 電氣參數

額定電壓 : 250V, ac，額定電流 : 1，頻率 : 50 or 60Hz
大允許插入電流 : 250V, ac 22.
瞬間過載電流 : DC電流脈沖，峰值22 接通3 毫秒后間隔10 秒?？芍辽偻ㄟ^100個循環的測試。
  ◎ 構造


◎ 外形

dimension(mm) a b c d e
mm 35.0 ±3.5  10.5 ±0.5 35 ±3.5 4.0 ±0.2 1.2

  ◎ 印刷
在各溫度保險絲的主體上按下列印刷
商標: S.W.C，編號: SW - 3XXT，電氣參數: 電壓(250 V), 電流(15 A) , 熔斷溫度 (℃)

    ◎ 額定溫度范圍

Cat NO. Tf Cutoff temperature Th UL C-UL VDE
SW-502T  72℃  70℃+2℃,-2℃ 47℃ □ □ □
SW-505T  77℃  77℃+0℃,-4℃ 52℃ □ □ □
SW-509T  84℃  84℃+0℃,-5℃ 57℃ □ □ □
SW-504T  98℃  96℃+2℃,-2℃ 73℃ □ □ □
SW-508T 100℃  100℃+0℃,-5℃ 75℃ □ □ □
SW-510T 109℃ 109℃+0℃,-5℃ 84℃ □ □ □
SW-511T 121℃ 121℃+0℃,-4℃ 94℃ □ □ □
SW-529T 128℃ 128℃+0℃,-5℃ 103℃ □ □ □
SW-538T 144℃ 144℃+0℃,-5℃ 119℃ □ □ □
SW-516T 152℃ 152℃+0℃,-4℃ 127℃ □ □ □
SW-520T 167℃ 167℃+0℃,-4℃ 144℃ □ □ □
SW-527T 184℃ 184℃+0℃,-6℃ 159℃ □ □ □
SW-525T 195℃ 195℃+0℃,-6℃ 165℃ □ □ □
SW-524T 228℃ 228℃+0℃,-6℃ 187℃ □ □ □
   □ = Applied
   ◎ 電氣參數
額定電壓 : 250V, ac，額定電流 : ，頻率 : 50 or 60Hz
大允許插入電流 : 250V, ac 7.
瞬間過載電流 : DC電流脈沖，峰值7 接通3 毫秒后間隔10 秒?？芍辽偻ㄟ^100個循環的測試。
    ◎ 構造


◎ 外形


dimension(mm) a b c d e
mm 35.0 ±3.5  7.5 ±0.3 42±3.5 3.0 ±0.1 0.6±0.05
   ◎ 印刷
  在各溫度保險絲的主體上按下列印刷
商標: S.W.C.
編號: SW - 5XXT
電氣參數: 電壓(250 V), 電流(5 A) , 熔斷溫度 (℃)

   ◎ 額定溫度范圍

Cat NO. Tf Cutoff temperature Th Ampere Voltage UL
SW-601T  92℃  89℃+2℃,-2℃ 60℃ 2A 50V □
SW-602T  98℃  94℃+2℃,-2℃ 60℃ 2A 50V □

     應用 - 筆記本電腦、手機等產品使用的鋰電池。
□ = Applied
   ◎ 電氣參數
額定電壓 : 50V, dc
額定電流 : 2A or 4A
大允許插入電流 : 50V, dc 3A or 6A
    ◎ 構造


    ◎ 印刷
  在各溫度保險絲的主體上按下列印刷
編號: SW - 6XXT
電氣參數: 熔斷溫度 (℃)

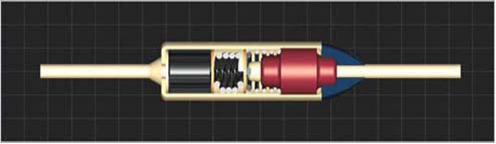

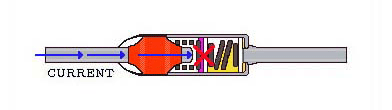

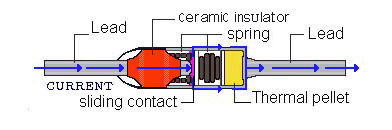

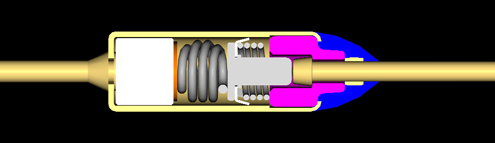

 ◎ SW - 1, 3, 5 系列溫度保險絲
- Before
- After
-SW-1.3.5 系列溫度保險絲由可動觸點(sliding contact)、 彈簧、可熔體(electrically nonconductive thermal pellet)構成。在溫度保險絲啟動之前電流從左側引線流向可動觸點(sliding contact)，通過金屬外殼向右側引線流動。在外部溫度達到預定溫度時可熔體熔化，壓縮彈簧會變松。即彈簧膨脹，可動觸點(slidingcontact)與左側引線分離。回路被打開，可動觸點(sliding contact)與左側引線間電流被切斷。

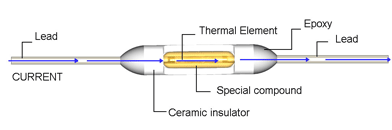

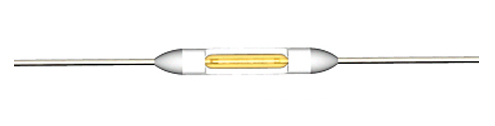

  ◎ SW - 2 系列溫度保險絲
- Before
- After
-SW-2 系列溫度保險絲由軸對稱的引線(leed )、在規定溫度下可熔化的金屬化合物可熔體(thermal element)及為防止其熔化氧化的特殊混合物(special compound)和絕緣容器(ceramic insulator)構成。周圍溫度上升時特定的樹脂混合物開始液化， 當達到熔點時樹脂混合物熔化產生表面張力作用，之后連接兩個引線的金屬化合物熔化移向引線，從而切斷回路。
